模擬辦公樓熱計量供暖實訓裝置

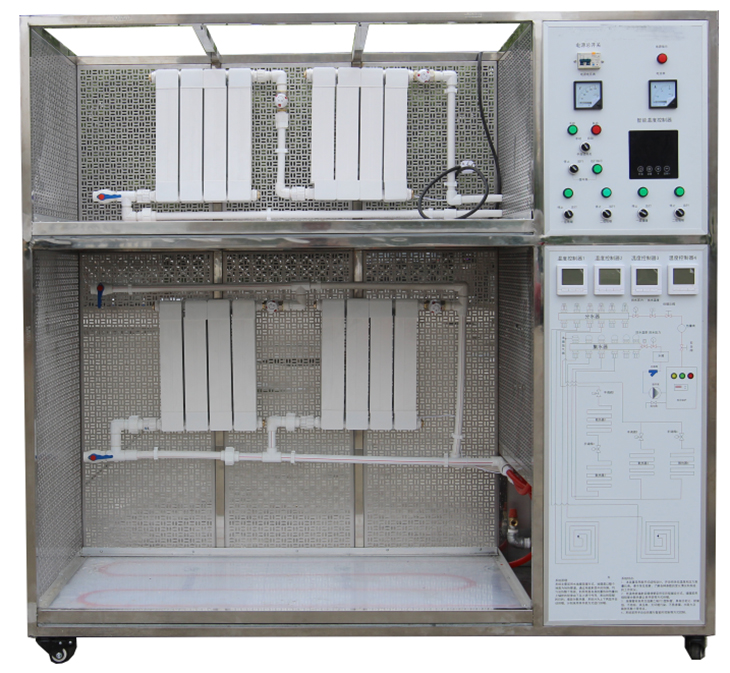

SBHMH-02模擬辦公樓熱計量供暖實訓裝置

模擬辦公樓熱計量供暖實訓裝置隨著現代社會步伐的加速發展，人們對建筑的功能要求也是越來越多的，而對于多數的國家來說，供暖系統仍然是一個比較大的難題，怎么能夠在供暖系統中更加的選擇節能技術，將是一個很大的課題，但是這不是能夠阻擋我們的腳步的。這樣才能夠不斷的使我們進步。

一、系統概述：

1.整體式全真暖氣片和管路，透明地板，能看清隱蔽管路的全部結構和走向。

2.一二層均設置熱計量表，整個系統由鍋爐及循環泵實現熱循環演示。

3.展示了單管跨越式供暖系統和單管下供下回式供暖系統的外觀、結構、原理、安裝部位和安裝形式。

4.所有散熱器和水暖設備都能全真演示。

5.系統分上下兩層分戶墻暖與地暖結合設置

6.系統管路采用帶用串聯與并聯兩種方式結合布置

7.系統具有溫度自動控制和手動控制

8.智能溫度設置定時控制等

9.定時分段控制

10.智能設溫，智能啟�？刂�

11.防凍功能

12.防干燒功能

二、技術參數：

1.外形尺寸：2000×800×2000mm

2.框架材料：304不銹鋼

3.地板材料：有機玻璃

4.設計壓力：0.05MPa～0.75Mpa，

5.安全保護：具有漏電自動保護裝置和接地保護。

三、實訓項目：

實訓一：模擬樓熱計量采暖系統操作演示

實訓二：?jiǎn)喂艽焦┡到y(tǒng)的認識

實訓三：雙管同程式供暖系統的認識

實訓四：地暖供暖系統的認識

實訓五：熱計量表的計量操作及拆裝實訓

實訓六：鍋爐的拆裝及操作實訓

實訓七：循環泵的操作及拆裝實訓

實訓八：分水器、集水器的操作及拆裝實訓

實訓九：薄壁鋼管散熱器的拆裝實訓

實訓十：銅鋁復合散熱器的拆裝實訓

實訓十一：地暖管路輔設拆裝實訓

實訓十二：溫控安裝與調節實訓

四、產品技術要求：

5.1、循環水泵：

供電電壓：ＡＣ220Ｖ.頻率：50ＨＺ，功率：205Ｗ,揚程：10Ｍ,流量：95Ｌ/ＭＩＮ口徑ＤＮ25,三檔調速。

5.2、鍋爐控制介紹：

智能溫控器使用條件溫度-10℃~+60℃，相對濕度45~95%；電網電壓220V（275V~165V），~50Hz以下為具體功能介紹。

顯示加熱溫度，定時開關機，實時時鐘；加熱溫度顯示范圍：0℃~99℃ 精度±1℃

設定工作溫度范圍：20℃-85℃；

設定工作檔位范圍：1~3檔

時鐘，定時開、關時間范圍：00-24

啟動加熱溫差度數范圍：5-20℃

循環泵啟動溫度范圍：10-60℃

工作狀態動態顯示：

（1）加熱器顯示：加熱開啟時，加熱檔位符號顯示。

（2）循環泵顯示：循環泵開啟時，風葉轉動；關閉時，風葉關閉不顯示。強制循環時，"循環泵"三個定不停閃動。

（3）漏電顯示：當檢測到的漏電時，漏電代碼閃爍顯示"LD"。

（4）定時開，定時關顯示：當定時開，定時關啟動時"定時開""定時關"符號顯示。

5.3、地暖溫控制器參數：

電壓：AC230V 50～60Hz

功耗：2VA

控溫范圍：5...35℃（可修改為5-90℃）

外限溫值：5...60℃（出廠22℃）

測溫方式：內外置NTC溫度傳感器

溫度開關偏差：0.5-10℃可調，出廠±1℃

環境溫度：-5~50℃

防護等級：IP20

外殼材質：阻燃PC

5.4、地暖敷設：

(1)、根據水系統地暖的使用和安裝工況，采用高密度隔熱環保材料和純鋁反射模復合而成，成功解決混泥土濕式地暖安裝方式帶來的占層高、散熱慢、能耗高、安裝復雜等缺點，將地暖復合層和地墊寶合二為一，降低了地暖澆注層的安裝高度和建筑造價；表面純鋁反射模板結構層，大大提高了散熱面積和導熱速度，同時發揮熱輻射、傳導、對流三種傳導方式，迅速提高了地暖的熱效應時間，地暖模塊上面直接安裝地板，還可以增強地板舒適的彈性腳感，具有不占層高、升溫快、節能、施工簡便、增強地板彈性等顯著優點，是地暖行業最優化的安裝模塊，具有很高的性?xún)r(jià)比。包括水地暖模塊和電地暖模塊兩大類。干式地暖系統是目前地暖行業最優化、綜合性?xún)r(jià)比最高的施工工藝系統。

(2)、施工簡潔：采用新型地暖模塊工藝，地暖混泥土澆注模擬層，大大簡化了多層復合的煩瑣安裝工藝，施工周期縮短了近5倍，在鋪設地板前一天安裝，安裝快捷即裝即用；

(3)、可靠壽命長：采用PE-RT地暖專用管，整根盤管安裝，根除漏水隱患質量可靠，壽命可達50年；

(4)、暖氣墻暖系統安裝

管道接口：DN20

供暖面積>20平米

五、系統配置：

1、主要配置:

供水箱、循環水泵、分集水器、電動閥、液晶顯示面板，系統原理展板、智能溫控制儀等、一二層處均設熱電動調閥門，一層供暖系統為雙管同程式供暖系統，一層地板采用回旋式地暖輔設，左、中、兩面框壁各設置銅鋁復合散熱器、薄壁鋼管散熱器（藝術造型）；二層供暖系統為單管串聯式系統，散熱器左、中、薄壁銅鋁管散熱器（藝術造型）、外觀整潔。二層地板采用回旋式地暖輔設、供回水主立管沿框架左側設置；控制采用智能溫控系統，手自動控制方式，直顯示。

2、實訓耗材

序號	名稱	數量
1	PPR管剪	1把
2	復合管剪	1把
3	十字螺絲刀	1把
4	一字螺絲刀	1把
5	焊錫絲	1卷
6	烙鐵架	1把
7	萬用表	1個
8	PPR熱熔機	1把
9	鋼鋸、鋸條	1把
10	3米卷尺	1把
11	300扳手	2把
12	14寸管鉗	2把
13	尖嘴鉗	1把
14	生料帶	10卷
15	M8內六角扳手	1把
16	M4內六角扳手	1把
17	記號筆	1合
18	剝線鉗	1把
19	斜口鉗	1把
20	DN20銅手閥	2個
21	6分PPR管	10根
22	6分PPR三通1/2絲	10個
23	6分PPR活節	4個
24	6分PPR過橋彎	10個
25	6分PPR彎頭1/2絲	5個
26	6分PPR彎頭	20個
27	6分PPR三通	20個
28	6分PPR直接	6個
29	6分PPR管卡	1包（20只）
30	銅鋁散熱器	2個
31	溫控制閥	2個
32	M8*40鏍絲鏍冒墊片	100套
33	M4*40鏍絲鏍冒墊片	100套
34	M4*10鏍絲鏍冒墊片	100套
35	520膠水	2瓶
36	M8x40內六鏍母	50只
37	M8x20內六角鏍母	50只
38	40X40直角件	10只
39	M5X4內六角鏍母	100只
40	M5墊片	200只
41	M5X20T型鏍母	200只
42	M8內六角板手	1把
43	M6內六角板手	1把
44	人字梯	1把
45	工具車	1個
